一、問題描述
某醫療電子產品膀胱測試儀在進行輻射騷擾度（RE）測試時，輻射超標。

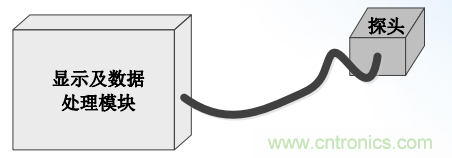

該產品由顯示及數據處理模塊與探頭組成，結構主體為非金屬架構；功能配置如下圖所示：
二、問題分析
該樣機主要工作原理為通過探頭采集人體膀胱數據（模擬數據），然后經過數據處理（AD轉換）后在顯示模塊上顯示出來。
由于各電路模塊基本上都是外購模塊，因此很難在電路單板上進行改版；
三、產品問題定位
1、探頭電纜處套磁環或?qū)⑻筋^直接去除，單測顯示及數據處理模塊，樣機某些頻點有較大改善；說明樣機內部噪聲可能通過探頭接口向外輻射；
2、將主控板至顯示器的屏線拔除，樣機超標頻點有改善；說明顯示屏端口濾波不佳，需進一步處理；

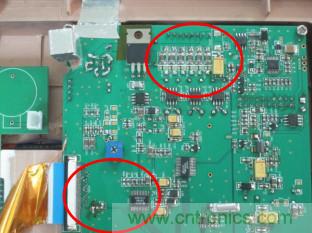

3、通過5V的直流電源給主控單板供電，單獨裸測主控板，輻射依然超標；說明主控單板設計不合理，噪聲直接從單板向外輻射；
四、整改措施

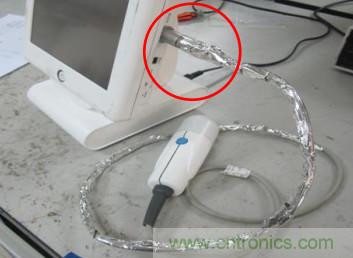

1.將探頭電纜屏蔽，屏蔽層與金屬連接器360°電氣環接；探頭接口信號線增加600Ω磁珠和680pF電容組成的LC濾波；如下圖所示：

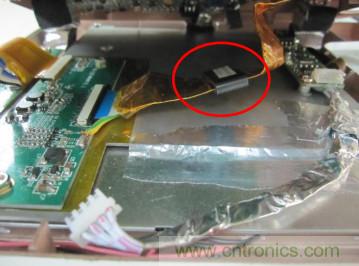

2.屏線屏蔽，且加套扁平磁環；如下圖所示：

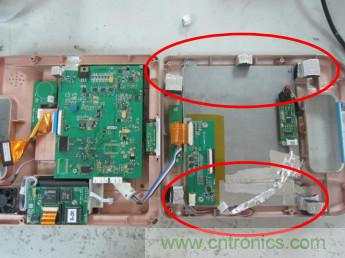

3.顯示及控制模塊的塑料外殼內部噴涂導電漆，且通過泡棉或?qū)щ娨r墊使上下蓋緊密接合，使之保持良好的導電性能；
五、整改結果

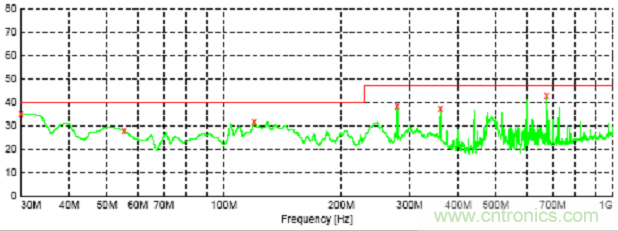

經過以上措施整改后，輻射騷擾度可通過CLASS B限值；測試結果如下：水平方向：
