專家級別網友支招:如何來深度剖析欠壓電路

發布時間:2015-03-17 責任編輯:sherryyu

【導讀】欠壓電路設計最為工程師并不陌生,欠壓電路設計的數字驗證還是定性分析,有點經驗和知識的人都會,但是一旦欠壓電路設計到誤差和保護,這個電路就讓人算的很糾結,那么如何讓這種糾結消除呢?來看看專家網友朋友是如何解決的?

不過一旦欠壓電路設計到誤差和保護,這個電路就讓我算的很糾結,給大家看看過程。

電路圖如下:

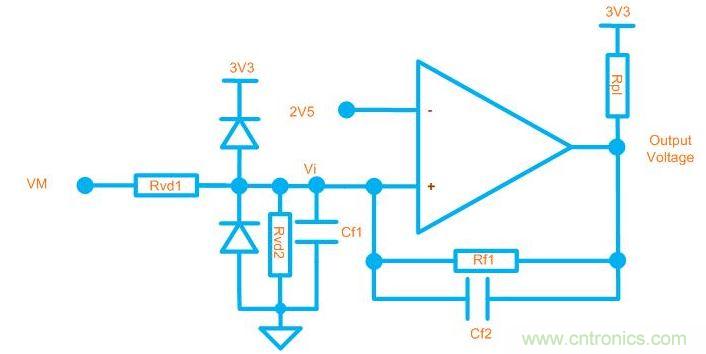

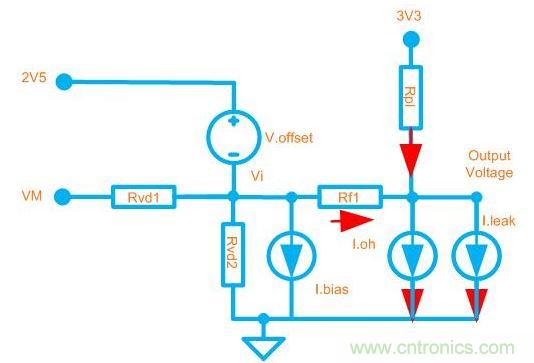

電路圖
定義一下該比較器的結構:

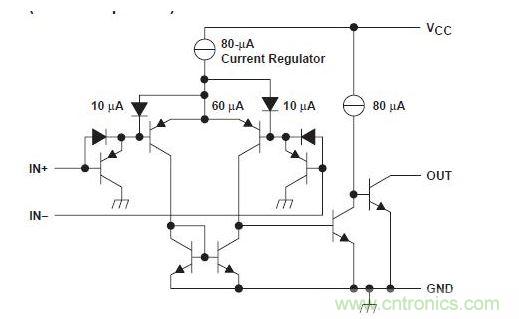

比較器的結構
[page]

這樣就可以把它轉換成模型

1.計算輸入電壓H=>L轉換過程的門限

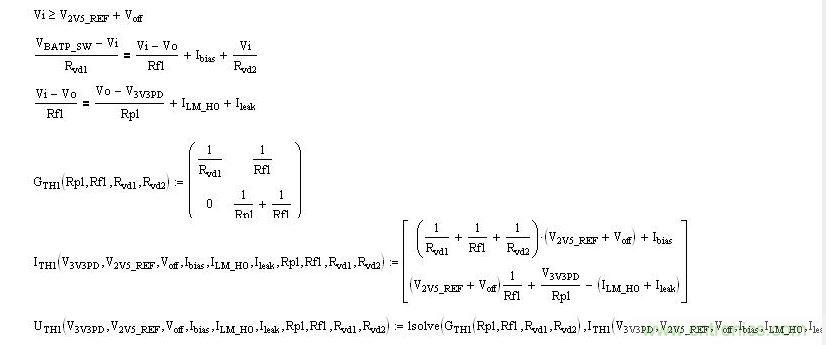

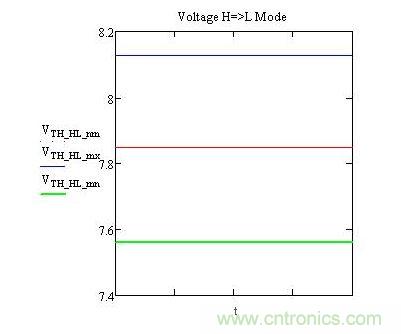

計算輸入電壓H=>L轉換過程的門限
計算過程:
計算過程
結果:
結果
[page]

2.計算輸入電壓L=>H轉換過程的門限

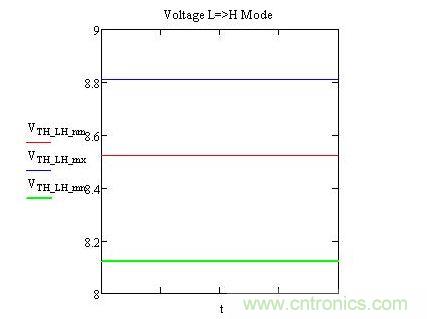

算輸入電壓L=>H轉換過程的門限
計算方法:

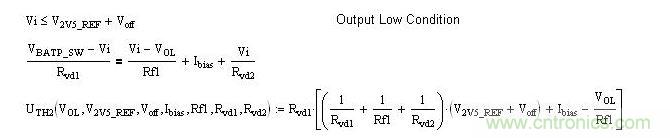

計算方法
結果:
結果
[page]

3.計算輸出電壓的大小

3.1正常低電壓輸出的電壓

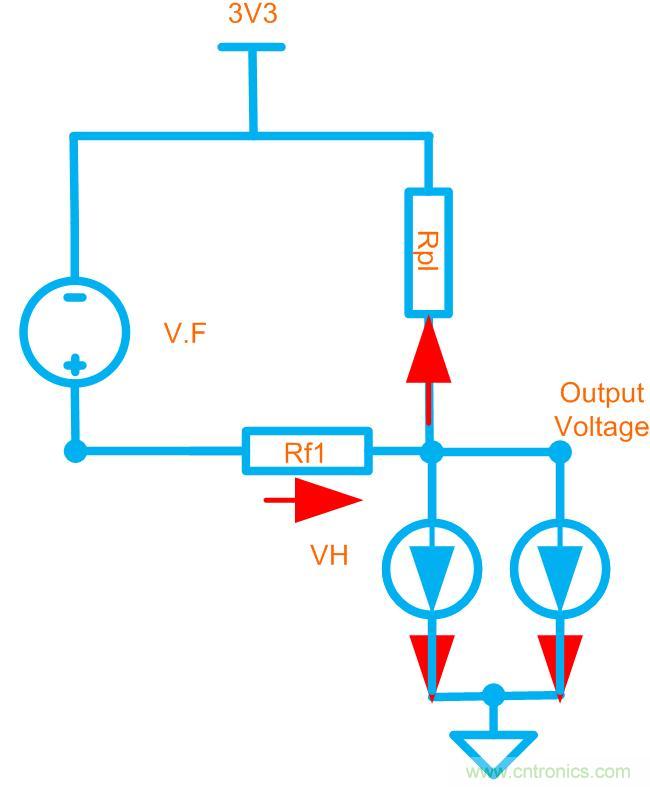

正常低電壓輸出的電壓
3.2高電壓嵌位保護的電壓

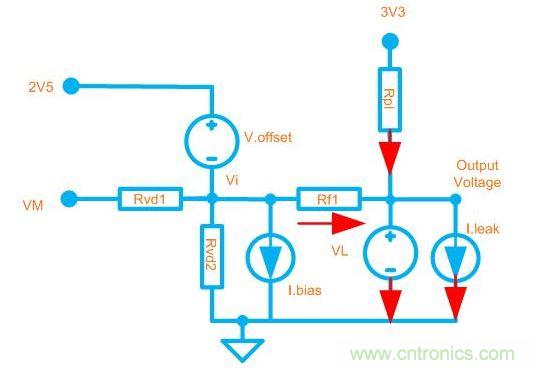

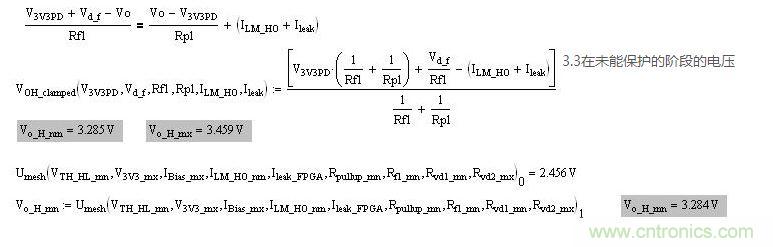

高電壓嵌位保護的電壓

高電壓嵌位保護的電壓
