如何選型壓敏電阻

發布時間:2013-01-11 責任編輯:easonxu

【導讀】壓敏電阻屬于關鍵器件,如何正確的選擇壓敏電阻,要從哪些方面去考慮?對信號傳輸線路,進行ESD防護。


對于選擇壓敏電阻來說,哪些指標是必須考慮的?

對信號傳輸線路,進行ESD防護,須考慮:

(1)壓敏電阻最大工作電壓大于電路工作電壓;
(2)壓敏電阻電容量與信號傳輸速率相匹配,即壓敏電阻在信號傳輸時,對信號沒有衰減;
(3)壓敏電阻耐ESD能力與整機要求相符。

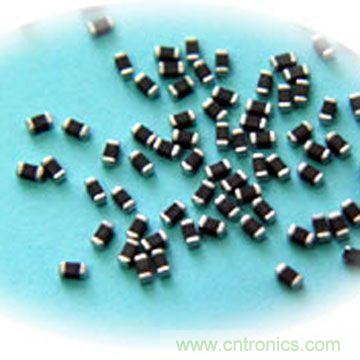

圖1:壓敏電阻


對電源線路,進行感應過電壓、操作過電壓防護,須考慮:

(1)壓敏電阻最大工作電壓大于電路工作電壓;
(2)壓敏電阻的最大峰值電流、能量耐量須大于電路中可能出現的感應過電壓、操作過電壓幅值。在電路結構、空間位置、設計成本許可的條件下,盡可能選用電容量大或尺寸大的產品。

實際上,任何一種片式氧化鋅壓敏電阻,均能進行感應過電壓、操作過電壓、ESD防護。
