【導讀】步進電機作為工業自動化領域的核心執行元件，其性能表現高度依賴于驅動技術的革新。傳統步進電機驅動器長期受限于低頻振蕩、噪聲過大及高速轉矩不足等問題，成為制約設備精度的瓶頸。而隨著細分控制、閉環算法及國產高集成芯片的突破，現代步進驅動器已實現從“脈沖分配器”到“智能控制器”的跨越，在保持開環成本優勢的同時逼近伺服系統的性能水平。本文將深入剖析其技術躍遷路徑與未來趨勢。
步進電機作為工業自動化領域的核心執行元件，其性能表現高度依賴于驅動技術的革新。傳統步進電機驅動器長期受限于低頻振蕩、噪聲過大及高速轉矩不足等問題，成為制約設備精度的瓶頸。而隨著細分控制、閉環算法及國產高集成芯片的突破，現代步進驅動器已實現從“脈沖分配器”到“智能控制器”的跨越，在保持開環成本優勢的同時逼近伺服系統的性能水平。本文將深入剖析其技術躍遷路徑與未來趨勢。
一、核心技術演進：從基礎驅動到閉環控制
1. 基礎驅動方式的技術局限
早期步進電機驅動采用高低壓驅動和單電壓驅動等簡單方案，存在明顯的效率與性能瓶頸：
●限流電阻發熱：功率管工作在線性區，能量損耗高達系統總功耗的35%，需額外散熱裝置
●電流階躍突變：相電流從零瞬間躍升至額定值（如3A），導致轉矩脈動（>15%）和機械噪聲
●低速振蕩：轉子在步進位置反復擺動，影響精密定位穩定性
2. 細分驅動的革命性突破
恒流斬波與脈寬調制（PWM）技術的應用解決了電流波形控制難題：
●微步控制原理：通過調節繞組電流階梯（如10細分下電流按0.3A階梯變化），使步距角縮小至傳統模式的1/10甚至1/1009
●正弦電流波形優化：采用空間矢量脈寬調制（SVPWM） 生成相位差120°的三相正弦電流，轉矩波動降至3%以下
●DSP實現高精度細分：以TMS320F28032為例，通過硬件加速Clark/Park變換，將計算時間壓縮至5μs，支持每轉10,000步的精細控制
3. 閉環控制的性能躍升
借鑒伺服控制技術，步進驅動器實現開環到閉環的跨越：
●無傳感器位置估算：通過反電動勢檢測或電流紋波分析實時跟蹤轉子位置，避免丟步
●FOC（磁場定向控制）應用：在d-q坐標系下控制id=常數、iq=0，實現勻速旋轉與轉矩解耦
●集成編碼器反饋：支持增量式/SSI編碼器，定位精度達±0.05°（較傳統1.8°提升36倍）

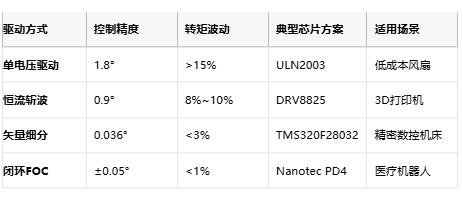

表：步進電機驅動技術代際對比
二、國產創新突破：高集成與低振動設計
1. 全集成驅動芯片
國內企業通過“預驅+MOS+保護”單芯片化大幅提升系統可靠性：
●功率密度躍升：士蘭微SD20C60在3×3mm封裝內集成60V/20A MOSFET，功率密度達國際競品2倍
●硬件保護加速：過流保護（OCP）響應時間≤1μs，較分立方案提速5倍，徹底規避MOSFET燒毀風險
●車規級認證：芯洲科技SCT2430通過AEC-Q100 Grade 1認證（-40℃~150℃），失效率<1ppm
2. 振動抑制技術創新
常州創偉電機專利技術（CN119070537B）通過結構優化與材料革新攻克振動難題：
●定子齒形修正：采用斜極設計抵消齒槽轉矩，降低徑向電磁力波動
●阻尼材料應用：轉子填充復合硅膠，吸收高頻振動能量
●動態電流補償：基于Logistic增長方程模型調頻調壓，低頻段自動降低電流供給
三、設計挑戰與工程解決方案
1. 加減速控制優化
步進電機啟停階段易出現失步與過沖，需針對性設計控制曲線：
●指數-臺階復合加速：初始階段采用指數曲線快速提升轉速，達到目標頻率80%后切換臺階模式密臺階加速
●定位轉矩利用：減速過程僅用臺階模式，利用電機定位力轉矩特性，以目標頻率20%為臺階間隔，避免過沖并縮短減速時間30%
2. 電磁兼容性與散熱設計
●PCB布局關鍵：
●功率回路面積最小化，避免高di/dt環路引發EMI
●驅動IC底部鋪設2oz銅層并設置≥9個散熱過孔，使θja≤40℃/W
●STO（安全轉矩關閉）：新增硬件關斷路徑，滿足ISO 13849功能安全要求
四、應用場景與國產化進程
1. 多領域滲透
●醫療設備：閉環步進驅動藥物輸送系統，劑量誤差<0.1%（如胰島素泵）
●半導體制造：低振動電機用于光刻機掩模臺定位，步進分辨率0.036°
●智能家居：單芯片方案（如EG2132）驅動窗簾電機，待機功耗<10μA
2. 國產替代現狀
●消費電子領域：國產份額超70%（雷賽、鳴志電器主導）
●高端市場瓶頸：車規級高壓芯片（>100V）仍依賴TI/英飛凌；ASIL-D級方案尚未突破
五、未來趨勢：智能化與融合創新
●AI預測控制：通過電流紋波分析負載特性，動態調整細分系數與電流環參數
●第三代半導體集成：瞻芯電子開發120V SiC驅動模塊，開關頻率提升至200kHz，效率>98%
●一體化FOC驅動器：如Nanotec PD4支持EtherCAT總線的無傳感器閉環控制，集成300W/6A輸出
結語：精度與可靠性的雙重進化
步進電機驅動器的技術躍遷，本質是開環性價比與閉環高精度的融合創新。國產方案憑借全集成芯片（預驅+MOS+保護）、硬件級振動抑制（CN119070537B專利）及車規級認證（AEC-Q100）三大突破，已在消費電子與工業領域實現規模化替代。在選型策略上：
●成本敏感場景：優選國產細分驅動IC（如雷賽DM542），BOM成本降低40%
●精密運動控制：采用“DSP+閉環算法”架構（如TMS320F28032），支持0.036°分辨率
●功能安全要求：必須配置STO功能與ASIL-B認證（如Nanotec PD4）
隨著AI控制算法與SiC功率器件的深度集成，步進驅動器有望在協作機器人關節驅動等高端場景重塑競爭力，開啟“類伺服性能，步進價格”的新時代。
