【導讀】長時間做銷售工作的維修工程師肯定有這樣的親身體驗：萬能表的短路檔精度不夠，經常出現20歐以上的都叫喚。有的時候甚至在檢測短路時一會叫，一會不叫。一位經驗資深的工程師自己設計了一個可長時間使用的PCB短路查找器，精度可以通過更換電阻或者將其換成可調來實現調整，最大的鳴叫電阻是10歐，可以調節到5歐或者更小。
由于從事電子售后維修工作，所以查線路是經常的事情，但是，萬能表的短路檔精度不夠，經常出現20歐以上的都叫喚的情況，所以就設計了這個短路查線器，精度可以通過更換電阻或者將其換成可調來實現調整，最大的鳴叫電阻是10歐，可以調節到5歐或者更小；下面是原理圖，東西不多 ，就幾個電阻和幾個三極管外加一個1.5V的蜂鳴器：
精度調整就是更換R1的大小，可以根據實際情況進行測試更換；
[page]
下面給個手工焊接的；不好看，大家將就下：
[page]

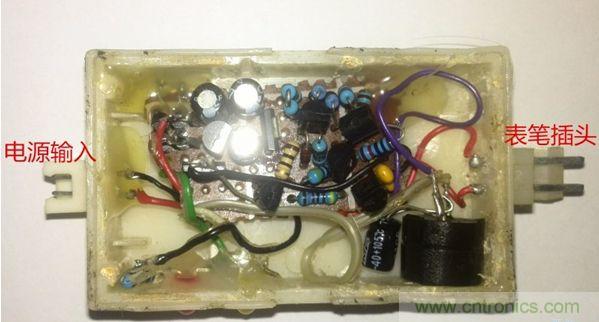

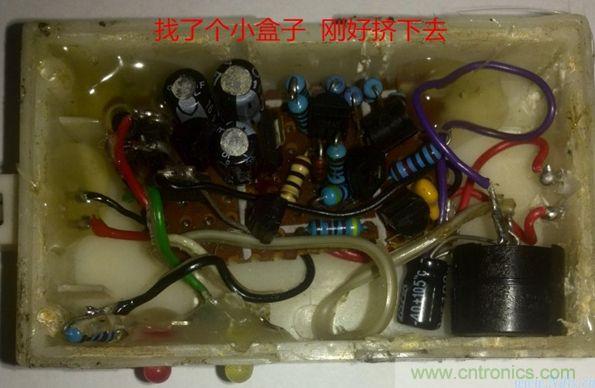

撿了個不知道做什么的盒子，剛好裝進去。
由于手上沒合適的變壓器了所以外接電源，其實可以把這個小板子放進12V變壓器里面的。
