【導讀】開關穩壓電源的設計是每個電源工程師必須知道的基本概念。所以也產生了很多關于單片開關穩壓電源的相關設計。小編不能一一全為大家呈現出來。本文就為大家介紹一款+12V、0.5A，輸出功率為6W的單片開關穩壓電源的電路圖設計，供大家學習。

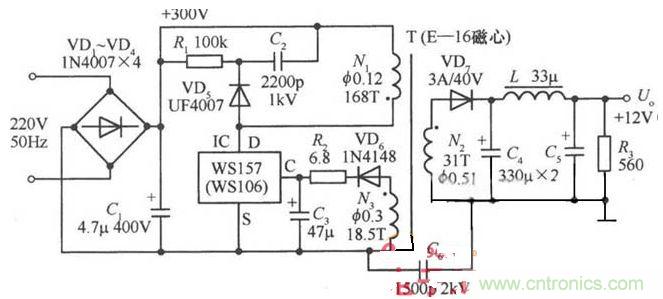

+12V、0.5A單片開關穩壓電源的電路如圖所示。其輸出功率為6W。當輸入交流電壓在110～260V范圍內變化時，電壓調整率Sv≤1％。當負載電流大幅度變化時，負載調整率SI=5％～7％。為簡化電路，這里采用了基本反饋方式。
接通電源后，220V交流電首先經過橋式整流和C1濾波，得到約+300V的直流高壓，再通過高頻變壓器的初級線圈N1，給WSl57提供所需的工作電壓。從次級線圈N2上輸出的脈寬調制功率信號，經VD7、C4、L和C5進行高頻整流濾波，獲得+12V、0.5A的穩壓輸出。反饋線圈N3上的電壓則通過VD6、R2、C3整流濾波后，將控制電流加至控制端C上。由VD5、R1，和C2構成的吸收回路，能有效抑制漏極上的反向峰值電壓。該電路的穩壓原理分析如下：當由于某種原因致使Uo↓時，反饋線圈電壓及控制端電流也隨之降低，而芯片內部產生的誤差電壓Ur↑時，PWM比較器輸出的脈沖占空比D↑，經過MOSFET和降壓式輸出電路使得Uo↑，最終能維持輸出電壓不變。反之亦然。
繞制方法應為先繞N1，再繞N2，最后繞N3，并需注意線圈的極性。各繞組所用漆包線的線徑與匝數已標明在圖中。
